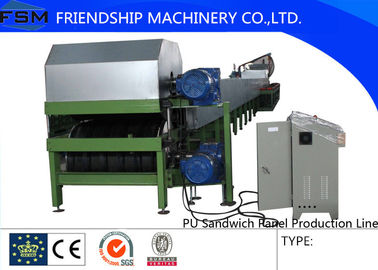

New Type PU Sandwich Panel Dây chuyền sản xuất

Với Tự động cắt hệ thống

Giới thiệu ngắn gọn của dây chuyền sản xuất

Dây chuyền sản xuất panel PU Sandwich Đây là một dây chuyền sản xuất tự động. Trong thủ tục PU sandwich panel sản xuất, dòng sản phẩm có thể liên tục sản xuất bánh sandwich panel PU là vật liệu cốt lõi của nó. Các nguyên vật liệu lỏng được liên tục tiêm vào giữa ba tấm hình thành và phản ứng, tạo bọt, kiên cố hóa trong đôi cao su, bánh sandwich panel PU có thể được cắt ra tự động theo độ dài cần thiết cho người sử dụng.
Dòng panel PU bao gồm 10 tấn tự động de-coiler với tải xe, dây chuyền điều khiển truyền dẫn, cuộn cũ, tạo thành máy PU, PU panel băng tải, không ngừng thiết bị cắt, hệ thống điều khiển điện.

Thông số kỹ thuật chính của sản xuất

• Sản xuất vật liệu (mm) :( 0,25-1,0) × L, năng suất strength≤G300 màu thép
• Tốc độ sản xuất: 4-8 M / phút
• Loại hình sản xuất: sản xuất hoàn toàn liên tục với PLC kiểm soát
• PU foam dày 25-100mm
• Cấu trúc composite: vị trí cố định của tracker cao su kép
• Hệ thống tạo bọt: bọt hoàn toàn tự động liên tục, số lượng của chất tạo bọt có thể là vô cấp điều chỉnh
• Sức mạnh của sản ≥ 22kW
• Tổng công suất ≥ 35 KW
• Cắt: khí nén piston lái xe, không ngừng cắt qua bàn trượt
• Hệ thống điều khiển điện tử: có tần số PLC hệ thống kiểm soát

Mô tả PU dòng Sandwich tạo bọt

• Hai bộ băng giá: lên băng tải khoảng 24m, giảm tải khoảng 30m.They dẫn các tấm thép từ các cuộn tạo thành máy để sấy sơ bộ phòng và để tạo bọt, để cắt.
• Một phòng làm nóng sơ bộ: Nó được xây dựng bằng vật liệu cách nhiệt, và nó có thể nóng lên các tấm thép để 25-38 do nóng.
• Một tập hợp các PU hai thành phần trộn chất lỏng và tiêm phần cho tạo bọt: nó thông qua máy bơm áp lực cao của Trung Quốc. Nó có hệ thống kiểm soát nhiệt độ và hệ thống giám sát tài liệu cấp. Các xe tăng của vật liệu là khoảng 150L. Hai xe tăng.
• Bọt và thiết bị cao su kép bao gồm hệ thống điều khiển động cơ để làm cho bảng điều khiển.
• Chiều rộng của bảng đai là 1250mm, phạm vi điều chỉnh khoảng cách giữa trên và dưới bảng vành đai khung: min 25mm, tối đa 200mm. Và phạm vi điều chỉnh độ dày của bánh sandwich panel:. 30mm, 50mm, 100mm (30-50 cho Ba chân, 50-100 tường)
• Hình ảnh tham khảo

Bảng điều khiển tự động hệ thống cắt

• Máy cắt có thể di chuyển theo chiều dọc 2500mm cùng dòng sản phẩm, bay cưa của máy cắt có thể di chuyển transversely 1900mm, cắt di chuyển máy theo chiều dọc và nằm ngang dọc theo đường trượt.
• Máy cắt có chính ban nhạc lưỡi một bên chứng kiến cách thức, cắt và xoay sau khi cắt. Việc cắt cưa có thể xoay, nên cắt theo hai hướng là thực hiện được.
• Có bảng điều khiển hệ thống (khí nén) trong các máy cắt chặt ép;
• Có vị trí giới hạn để hạn chế chuyển động theo chiều dọc và ngang của máy cắt.
• hình ảnh của hệ thống cắt

dòng làm việc

Coiler tải → điều chỉnh cho ăn dẫn → thép panel tạo → hướng dẫn cho ăn tấm thép → PU tạo bọt → PU panel băng tải → cắt không ngừng

Giới thiệu về công ty

Chúng tôi, Friendshachinery Co., Ltd, coi trọng đổi mới công nghệ, tiến bộ đã được thực hiện về quản lý khoa học cũng như Công ty, sản phẩm culture.Our Manin: Máy mái Metal & tấm tường, C & máy xà gồ Z vách thạch cao máy Stud theo dõi hình thành, kim loại sàn máy, dầm không- và đường cong cột tạo thành máy, đường ray Guard tạo thành máy, ống Downspout hình thành máy móc, vv.

Chúng tôi có thể tùy chỉnh máy tạo hình theo requirements.And của người dùng, chúng tôi có thể cung cấp dịch vụ chuyên nghiệp, chất lượng cao, thông qua thiết kế và lắp đặt.

Nhiệt liệt chào mừng bạn đến thăm nhà máy của chúng tôi không có vấn đề bạn là distibuters hoặc người dùng cuối cùng, và mong được hợp tác với các bạn cùng có lợi.
