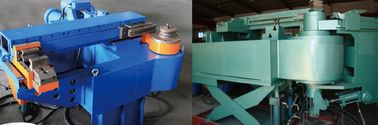

Ống uốn ống uốn dây chuyền sản xuất chịu nhiệt

Ống uốn ống uốn dây chuyền sản xuất chịu nhiệt

( Ⅰ ) Đặc điểm s

Thiết bị được cung cấp bằng cách mở khuôn lên và lên / xuống khuôn dưới. Đó là rất thuận tiện cho hệ thống nhỏ của R cong khuỷu tay ra. Điểm kiểm soát, sử dụng bộ mã hoá xung, tốc độ uốn cong, tăng áp lực với van nhập khẩu tỷ lệ. Các thông số được thiết lập bởi màn hình cảm ứng.

( Ⅱ ) mục đích

A Các thiết bị chủ yếu được sử dụng trong các bộ phận làm mát siêu nóng, nóng lạnh, tiết kiệm sperpetuator của nồi hơi nhà máy năng lượng lớn.

B Vật liệu ống là thép cacbon (20G, SA210A, SA178C, ...), thép hợp kim chịu nhiệt (15CrMo, 12Cr1MoV, SA213-T12, T22, T23, T91, T92, T122 ...), thép không gỉ (SA213- TP304H, TP321H, TP347H, TP347HFG mỏng mịn) và như vậy.

C Thông số kỹ thuật ống: Đường kính ngoài: Φ32 ~ Φ76

Độ dày: 3,5 ~ 14mm

D Máy được trang bị dây chuyền sản xuất serpentuator

Ⅲ các yêu cầu kỹ thuật và các thông số kỹ thuật chính:

( Ⅰ ) các thông số chính của CNC tăng cường sức mạnh bender:

Đường kính ống bên ngoài: Φ32 ~ Φ76

B Độ dày: 3,5 ~ 14,0mm

Bán kính cong C: 32 ~ R250

D Bán kính cong: Khi t / D ≥ 0,1, R / D = 1,2

E Góc uốn: Góc uốn sản phẩm: 180 °

F Máy có góc uốn cong: 195 °

G Độ chính xác của góc uốn máy: ± 0.1 °

H Tốc độ uốn: 1 ~ 4rpm, quay trở lại 4rpm

I Vật liệu ống: thép cacbon, thép hợp kim thấp, thép hợp kim chịu nhiệt, thép không gỉ

J Chiều dài của ống nối thẳng: 30m ~ 90m

K Feeding: Feeding CNC, hướng dẫn bằng hệ thống máy CNC uốn, nạp từ giá đỡ cho máy nạp. Thời gian cho ăn của một lần: lớn nhất ≥ 20 m (sử dụng thức ăn bánh xe)

một tốc độ cho ăn: 40m / phút ~ 0.5m / phút được điều chỉnh

b Độ chính xác của nguồn cấp dữ liệu: ± 1mm ​​/ 10m, chiều dài thức ăn NC một lần> 19 mét (chiều dài của thức ăn mở)

L Mặt cắt thẳng tối thiểu giữa hai khuỷu tay lân cận: 100mm

M Giờ uốn cong: 8t.m. công suất uốn lớn nhất của đường ống nên có chiều dài ống 19m và tổng chiều dài 90m.

N Cách uốn: thúc đẩy lạnh

một lực lượng Heading: 0 ~ 25t, được điều chỉnh ở góc uốn khác nhau và được lựa chọn trước để đáp ứng với các góc độ khác nhau của một đường ống

b Thúc đẩy đột qu:: 700mm

c tăng cường kẹp có thể được điều chỉnh mức độ chặn. Chế độ uốn có thể được chia thành hai nửa cho toàn bộ buổi lễ, độ ròng ròng không được thấp hơn 80mm sau khi ly thân. Cơ cấu máy tiện có thể đáp ứng quy trình serpentuator với hơn 180 ° hoặc tuôn ra một số góc độ khác nhau. Khoảng cách giữa thiết bị cho ăn CNC và trung tâm của đường ống uốn: ≤ 2,5 mét.

O Hệ thống điều khiển: CNC

P Hướng uốn: rẽ trái hoặc phải mà không có sức mạnh nhân tạo bên ngoài để kết thúc một lần uốn.

Q kiểm soát của cơ chế uốn cong:

a. hàng đa ống ống của tất cả các thông tin bản vẽ có thể được nhập vào: chẳng hạn như góc uốn, chiều dài thẳng.

b. tất cả các hành động liên quan đến sản xuất uốn có thể được kiểm soát, bao gồm kick-off, cho ăn, kẹp, chế độ, uốn cong, thúc đẩy và vv .. có thể kết nối thông suốt.

( Ⅱ ) Tiêu chuẩn đánh giá khuỷu tay:

Độ tròn = 10%

Dmax-Dmin

Độ tròn = 2x ------------------------------ x100%

Dmax + Dmin

Trong đó: Dmax ----- đường kính lớn nhất của uốn cong, mm;

Dmin ----- đường kính nhỏ nhất trên mặt phẳng ngang Dmax; mm;

B bất kỳ điểm có đường kính tối thiểu Dmin của uốn cong được tính theo công thức sau:

Dmin ≥ 0.895Dw +0.233 t (t - chiều dày lớp tối thiểu của ống thẳng, Đường kính ngoài DW - danh nghĩa đường ống thẳng);

C R = 1.2D uốn cong cho phép các bức tường mỏng Cục:

Phía sau cho phép tỉa thưa: Sa ≥ S × (1-10%)

Trong đó: Độ dày của tường phía sau của phễu khuỷu;

S- ống thẳng thực sự bán kính

D Hệ thống có chức năng tự chẩn đoán lỗi toàn diện, có thể hiển thị mã lỗi và tình trạng giám sát I / 0 của PLC.

E tất cả các loại phôi trên nền tảng thiết bị có logo hoặc biểu tượng đồ hoạ của Trung Quốc:

F Các thiết bị phải được vận hành theo hai cách chuyển đổi giữa nhau.

một bán tự động: chế độ hoạt động này có thể tự động thực hiện từng bước hoạt động.

b thủ công: Mọi hành động phải dựa trên nút tương ứng.

G Quy trình phải có chức năng khớp nối và khớp nối cần thiết để đảm bảo an toàn cho người vận hành và thiết bị.

H mạch khí nén được thiết kế theo áp suất 4Kg / cm2

Tôi R = 40 ~ 250 ống serpentuator tự động uốn cong.

J khuỷu tay khuỷu tay, mỏng nên không được ít hơn các yêu cầu sau đây:
