Place of Origin: | China |
Hàng hiệu: | TMB |
Chứng nhận: | CE/ISO |
Model Number: | WC67Y-250x7000 |
Minimum Order Quantity: | 1 |
---|---|
Delivery Time: | 60 Days |
Payment Terms: | T/T |
Supply Ability: | 10 sets/month |
Hydraulic Force: | 500 Tons | Working Lebgth: | 14000 |
---|---|---|---|
Woeking type: | 2 working together | Working Principle: | CNC |
Điểm nổi bật: | thủy lực Máy uốn tấm,máy uốn tấm kim loại |

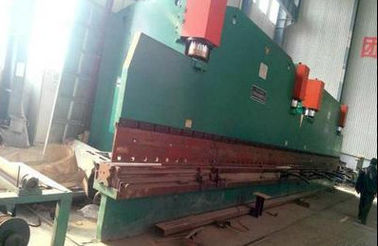

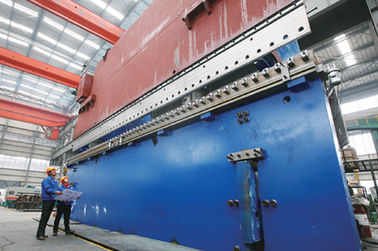

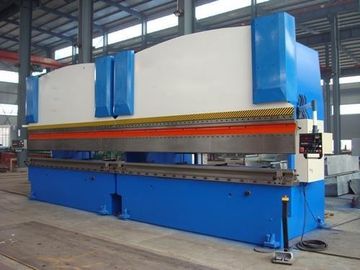

Máy có 2 Bộ Synchronization Cùng nhau làm việc CNC ống thủy lực uốn
Khi chúng ta muốn sản xuất cột đèn, chúng ta phải uốn cong các tấm thép bằng máy uốn. chúng ta thường sử dụng 2 bộ máy uốn cho cột đèn rất dài. Hai máy này có thể làm việc với nhau bằng cách điều khiển đồng bộ thủy lực và điện.
thiết bị Mô hình này được sử dụng chủ yếu cho uốn vật liệu kim loại, lựa chọn các khuôn thích hợp, có thể uốn cong vào thiết bị hình dạng khác nhau .Đây là điều khiển thủy lực, Các loại nấm mốc lên / xuống của các xi lanh.
khối cơ khí và đo lại được trang bị một cơn đột quỵ truy cập, dễ sử dụng, máy intuitive.The chức năng chính như: giảm nhanh chóng, làm chậm, áp lực giữ, nhanh chóng trở lại vv, nó phải là công việc thuận tiện và đáng tin cậy.
đồng bộ thủy lực của máy là rất tốt, vì vậy độ chính xác làm việc và lặp lại chính xác định vị cao, các mốc trên có một cơ chế tinh chỉnh, và có thể điều chỉnh vị trí chiều cao của từng phần của khuôn, để đảm bảo rằng công việc uốn, một khoảng cách đồng đều giữa các khuôn trên và dưới, để cải thiện độ chính xác góc uốn.
Các thông số kỹ thuật
Mô hình | Sức ép KN | Chiều dài tấm mm | Cột Khoảng cách mm | Họng chiều sâu min | Trượt Cú đánh mm | Công suất động cơ kw |
WC67Y40 / 2200 | 400 | 2200 | 1700 | 200 | 100 | 4 |
WC67Y40 / 2500 | 400 | 2500 | 1900 | 200 | 100 | 4 |
WC67Y50 / 2500 | 500 | 2500 | 1900 | 250 | 100 | 4 |
WC67Y50 / 3200 | 500 | 3200 | 2500 | 250 | 100 | 4 |
WC67Y63 / 2500 | 630 | 2500 | 1900 | 250 | 120 | 5,5 |
WC67Y63 / 3200 | 630 | 3200 | 2500 | 250 | 120 | 5,5 |
WC67Y80 / 3200 | 800 | 3200 | 2500 | 250 | 120 | 5,5 |
WC67Y80 / 4000 | 800 | 4000 | 3000 | 250 | 120 | 5,5 |
WC67Y100 / 2500 | 1000 | 2500 | 1900 | 320 | 120 | 7,5 |
WC67Y100 / 3200 | 1000 | 3200 | 2500 | 320 | 120 | 7,5 |
WC67Y100 / 4000 | 1000 | 4000 | 3000 | 320 | 120 | 7,5 |
WC67Y100 / 5000 | 1000 | 5000 | 4000 | 320 | 120 | 7,5 |
WC67Y125 / 2500 | 1250 | 2500 | 1900 | 320 | 120 | 7,5 |
WC67Y125 / 3200 | 1250 | 3200 | 2500 | 320 | 120 | 7,5 |
WC67Y125 / 4000 | 1250 | 4000 | 3000 | 320 | 120 | 7,5 |
WC67Y125 / 5000 | 1250 | 5000 | 4000 | 320 | 120 | 7,5 |
WC67Y160 / 3200 | 1600 | 3200 | 2500 | 320 | 200 | 11 |
WC67Y160 / 4000 | 1600 | 4000 | 3000 | 320 | 200 | 11 |
WC67Y160 / 5000 | 1600 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y160 / 6000 | 1600 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y200 / 3200 | 2000 | 3200 | 2600 | 320 | 200 | 15 |
WC67Y200 / 4000 | 2000 | 4000 | 3100 | 320 | 200 | 15 |
WC67Y200 / 5000 | 2000 | 5000 | 4000 | 320 | 200 | 15 |
WC67Y200 / 6000 | 2000 | 6000 | 4800 | 320 | 200 | 15 |
WC67Y250 / 3200 | 2500 | 3200 | 2600 | 400 | 250 | 18.5 |
WC67Y250 / 4000 | 2500 | 4000 | 3200 | 400 | 250 | 18.5 |
WC67Y250 / 5000 | 2500 | 5000 | 4000 | 400 | 250 | 18.5 |
WC67Y300 / 4000 | 3000 | 4000 | 3300 | 400 | 250 | 22 |
WC67Y300 / 5000 | 3000 | 5000 | 4000 | 400 | 250 | 22 |
WC67Y300 / 6000 | 3000 | 6000 | 5800 | 400 | 250 | 22 |
WC67Y400 / 5000 | 4000 | 5000 | 4000 | 400 | 250 | 30 |
WC67Y400 / 6000 | 4000 | 6000 | 4800 | 400 | 250 | 30 |
WC67Y500 / 6000 | 5000 | 6000 | 4800 | 400 | 300 | 37 |
WC67Y600 / 7000 | 6000 | 6000 | 5600 | 400 | 300 | 45 |
WC67Y700 / 7000 | 7000 | 7000 | 5600 | 400 | 300 | 45 |
Cơ cấu chính
Thiết bị này bao gồm các thành phần sau: hệ thống thủy lực, giường, thanh trượt, trở lại trung chuyển khối cơ khí, nguyên con lăn hỗ trợ, điện, vv giường ngủ gồm cột bên trái, cột bên phải, bơm dầu và làm việc-bảng, hình trụ được cố định trong column.A khối cơ khí được fixxed trong xi lanh, khoảng cách khối di chuyển được hiển thị bởi thec số truy cập. Các con lăn trước đây có thể hỗ trợ các tấm thép, Dừng thiết bị cố định ở mặt sau cho ăn, khoảng cách chuyến đi sẽ được hiển thị bằng cách truy cập vào. Các mốc trên có thể được điều chỉnh lên xuống để đảm bảo một khoảng cách đồng đều giữa các khuôn mẫu trên và dưới, để cải thiện độ chính xác góc uốn. Các chức năng điều khiển chính: liên tục đột quỵ, đột quỵ duy nhất, khoảng cách nhích, chuyển đổi chân, chức năng tự khóa.
Hệ thống thủy lực
Hệ thống thủy lực gồm bánh bơm, van, các thành phần đường ống và van để on.Hydraulic thông qua thành phần van loạt, đường ống dẫn cố định lên súc tích, duy trì và gỡ lỗi thuận tiện. đường ống thủy lực nên làm axit rửa, sau đó để cài đặt.
Hệ thống điện
Các hệ thống điện thiết bị gồm hộp điện, vận hành bảng, nút giữ.
Các đặc điểm kỹ thuật chính
Điện áp làm việc hệ thống là 400V 50Hz;
Nhiệt độ môi trường là -5 ℃ ~ 45 ℃;
bảo vệ khác nhau
Mỗi động cơ với ngắt mạch để làm bảo vệ ngắn hiện hành;
Mỗi động cơ với relay nhiệt để làm bảo vệ tải;
tipping bơm thủy lực và thiết lập lại tất cả lên và xuống chuyển mạch giới hạn để làm hạn chế bảo hộ;
Các cầu dao điện chính với bản phát hành shunt, vào hoạt động bảng và giữ nút tất cả với các nút "dừng khẩn cấp" để cắt từ xa điện chính.
Tiêu chuẩn điều hành của thiết bị
A. GB / T14349-1993;
B. GB17210-7;
C. JB / T14349-1992;
D. GB8768-83;
E. GB5226.1-2002 Native tiêu chuẩn hiện hành của điều khiển điện của thiết bị.
Các thành phần chính các nhà sản xuất
tên thành phần | Đặc điểm kỹ thuật | ||||
mang | Kiểu | Double-hàng mang tự xếp thẳng | |||
nhà chế tạo | Lạc Dương nhóm mang / Wafang nhóm mang | ||||
Độ cứng | HB220-260 HRC45-50 | ||||
nhà chế tạo | Nam Kinh sắt và thép nhóm Huaxiang thép Giả mạo Co, Ltd | ||||
hội đồng quản trị cơ sở khung bên | Vật chất | Q235A | |||
sản xuất nghệ thuật | cấu trúc hàn, xử lý căng thẳng, cnc nhàm chán và máy phay | ||||
nhà chế tạo | Wuxiyijie Rolling Machine Sản xuất Công ty TNHH | ||||
hộp số | Kiểu | Cứng giảm tốc hình trụ | |||
nhà chế tạo | Giang Tô Guomao, Giang Tô Thái Hưng | ||||
chính động cơ | Kiểu | Y loạt | |||
nhà chế tạo | Vô Tích Hongtai Máy tời kéo | ||||
hệ thống điện | linh kiện điện chính | Siemens | |||
cảm biến dịch chuyển | Vô Tích Rep Technology Co, Ltd | ||||
thủy lực hệ thống | bơm thủy lực | Kiểu | bơm bánh răng | ||
nhà chế tạo | Hợp Phì Changyuan | ||||
van | Đài Loan UOSHEN | ||||
dầu chính bơm | Cylinder / piston | 45 # thép, xử lý heatment HRC 48-50 | |||
nhà chế tạo | Giang Tô Cậu Vũ Vũ / Giang Tô Sangpu | ||||
Chính con dấu máy bơm dầu | Yx loạt | ||||
nhà chế tạo | Đài Loan Ding Zing |
Phạm vi cung cấp và đóng gói
A. Body phần: cấu trúc giường chính, thiết bị động cơ chính và như vậy on.6, phạm vi và đóng gói Cung cấp
hệ thống B. thủy lực.
C. Hệ thống kiểm soát điện (tủ điện, nút và vv giữ).
D. thành phần liên quan đến tổng thiết bị: cựu lăn hỗ trợ vv.
file E. kỹ thuật cung cấp bởi máy:
a. Cài đặt bản vẽ, bản vẽ điện tử, tài liệu tham khảo, chứng chỉ, danh sách tải container.
b. Kiểm tra các tài liệu, báo cáo của xử lý nhiệt, kiểm tra máy nguyên liệu và như vậy.
Một số sửa chữa của người mua
Việc lắp đặt thiết bị, đường ống lắp đặt, hệ thống dây điện, và các công việc khác (bao gồm nền tảng nhúng
phần, thứ hai là vữa) phải hoàn thành tại chỗ của người mua.
B. Bảng gỗ và cài đặt hàng rào an ninh arround thiết bị.
C. thành phần đất và các bộ phận cần thiết khác.
dầu D. bôi trơn, mỡ bôi trơn và để những người khác như trước đây.
E. Cung cấp 380V / 50Hz điện đầu vào cho các giao diện điện chính của thiết bị hộp điện.
F. Sắp xếp các công nhân phải làm một số đào tạo tại chỗ của người bán.
Kiểm tra và bảo hành
Thời gian bảo hành của máy là 12 tháng (ngoại trừ bất kỳ chi tiết máy và công cụ làm việc) kể từ ngày Giấy chứng nhận Hàng hóa bàn giao, ngoại trừ bất kỳ hoạt động bỏ lỡ vô minh nhân tạo. Người bán có trách nhiệm giải quyết và chịu mọi chi phí và các chi phí liên quan đến chi phí cho tay nghề và vật liệu gây ra từ thiết kế bị lỗi của machineryand / hoặc tay nghề kém trong thời gian bảo hành (sửa chữa, gửi bộ phận mới, vv)
Trong trường hợp đó người mua phát hiện ra bất kỳ lỗi và / hoặc thất bại của hàng hóa, người mua phải thông báo theseller của khuyết tật và / hoặc thất bại như vậy, bằng fax hoặc email. Người bán có trách nhiệm sửa chữa hoặc thay thế các hàng hóa bị lỗi với những người thân mới có chất lượng tốt trong vòng 01 tuần sau khi nhận được thông báo của người mua. Trong Đảm bảo thời kỳ, nếu sự phân hủy được tìm thấy là do thiết kế và / hoặc sản xuất của các sản phẩm của người bán cung cấp trong tài liệu này, người bán có trách nhiệm đề xuất một giải pháp cho việc phá vỡ sau khi kỹ thuật viên của người bán kiểm tra và xác nhận các hình ảnh tương ứng và viết chỉ cần được cung cấp bởi người mua. Người bán sẽ cử các chuyên gia dịch vụ của mình để cung cấp nước ngoài dịch vụ tại chỗ theo yêu cầu của người mua. Người bán sẽ bao gồm chi phí vận chuyển trong nước có liên quan, chịu mức lương kỹ sư dịch vụ của nó "trong suốt thời gian phục vụ và cung cấp vé khứ hồi. Tuy nhiên, người mua sẽ giúp các kỹ sư dịch vụ của người bán áp dụng thị thực và có trách nhiệm chịu phí ban, chỗ ở và giao thông vận tải địa phương của họ trong thời gian dịch vụ, cũng như cung cấp cho họ các dịch vụ giải thích phù hợp.
Nếu bất kỳ sự cố gây ra khác với thiết kế và / hoặc sản xuất của các sản phẩm của người bán cung cấp ở đây, theo yêu cầu của người mua dịch vụ trên trang web ở nước ngoài của người bán forthe sản phẩm bán ra, người mua phải chịu những điều sau đây (bao gồm nhưng không giới hạn) các khoản chi và nợ phải trả: trách nhiệm giúp kỹ sư dịch vụ của người bán (s) để áp dụng thị thực cho đất nước dịch vụ hoặc khu vực và bao gồm các lệ phí thị thực có liên quan, mang tiền lương của người bán kỹ sư dịch vụ "trong suốt thời gian dịch vụ (thông thường 70USD / ngày), cung cấp round- vé chuyến đi, bao gồm chi phí ban, chỗ ở và giao thông vận tải địa phương các kỹ sư dịch vụ "trong suốt thời gian dịch vụ, cũng như các dịch vụ giải thích cho các kỹ sư dịch vụ (s).
