Place of Origin: | Jiangsu China |
Hàng hiệu: | Hengyang |
Chứng nhận: | ISO9001-2000 |
Model Number: | DW50CNC |
Minimum Order Quantity: | 1 |
---|---|
Packaging Details: | According to customers' requests |
Delivery Time: | 60days |
Payment Terms: | 30%advanced payment by TT,70% before shipment |
Supply Ability: | 20 per month |
Điểm nổi bật: | ống đồng máy uốn,máy uốn lạnh |
---|

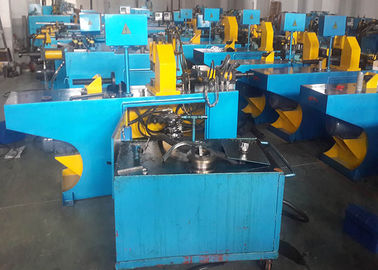

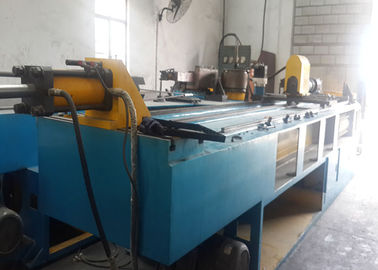

Tự động ống thủy lực Máy uốn DW50CNC, Máy Lạnh SS uốn ống
Chi tiết nhanh
Tình trạng: Đặt New xuất xứ: Giang Tô Trung Quốc
Mẫu numbe r: DW50CNC Kiểu máy: ống và ống Máy uốn
Nguyên liệu: ống điện: thủy lực
Chứng nhận: CE & ISO kỹ thuật: lạnh và sưởi uốn
Hệ thống làm lạnh: nước làm mát Dịch vụ tắm: End Hình thành
Cơ thông số kỹ thuật chính:
Không. | Các thông số kỹ thuật chính | giá trị tham số | Ghi chú |
1 | Khả năng uốn tối đa | Ф50 × 2 mm | |
2 | Chiều dài uốn tối đa | 2500 mm | |
3 | bán kính uốn | R35-250 | |
4 | Những góc tối đa uốn | 195 ° độ | Uốn độ chính xác ± 0.1 ° |
5 | Số lượng tối đa của uốn | 20 miếng | |
6 | tốc độ uốn | 44 ° giây | |
7 | Góc quay | 0 ~ ± 360 ° độ | Độ chính xác góc ± 0.1 ° |
số 8 | chính xác cho ăn | ± 0.1 mm | |
9 | Áp lực đánh giá hệ thống | 12Mpa | |
10 | Bơm dầu chuyển | 19L / phút | |
11 | Uốn dung lượng bộ nhớ chương trình | 500set | |
12 | Công suất động cơ servo | 400W | |
13 | Cho ăn tự động công suất động cơ servo | 1.5KW | |
14 | Công suất động cơ | 5.5kW | |
15 | Kích thước tổng thể | 4000 × 750 × 1400 | |
16 | Cân nặng | 1400kg | |
17 | Dầu thủy lực | 32 # dầu thủy lực (mùa đông) | 46 # dầu thủy lực (mùa hè) |
Tính năng, đặc điểm
1. Loại thường và chức năng điều khiển số (NC) -loại trang bị đầy đủ.
2. Cho ăn và các góc xe là không gian servo điều khiển.
3. Không gian ổ góc servo, độ chính xác cao, hiệu quả cao.
4. Sử dụng màn hình cảm ứng với các máy tính có sẵn tính, mạnh mẽ.
5.500 bộ uốn lưu trữ dữ liệu, một loạt các góc tại một đi
6. giữ trục gá điều chỉnh có thể nhận ra những thay đổi đôi và đa uốn trong quy định.
7DW-CNC là kinh tế, cho ăn và góc không gian là cơ khí sử dụng, tiết kiệm chi phí của người sử dụng.
8. trục gá thiết kế đặc biệt tự động hoặc bằng tay bôi dầu.
Ứng dụng vật liệu: thép, thép không gỉ, đồng thau, ống nhôm và hình dạng khác.
Phụ kiện đặc biệt: dụng cụ đặc biệt, bảng nếp nhăn, các thiết bị đẩy phụ trợ.
Công trinh
Máy bao gồm các cơ chế chính truyền, cơ thể trục gá, cơ chế thức ăn chăn nuôi hàng đầu, cơ chế cho ăn clip, xe đẩy cho ăn thiết bị, phần chính của các thiết bị servo góc, hệ thống điện và các thành phần hệ thống thủy lực. Trong hoạt động, luân chuyển của máy bơm động cơ thúc đẩy, dầu áp lực được cung cấp bởi các màn hình cảm ứng để thiết lập các thông số, các máy vi tính (PLC) ban hành hướng dẫn để kiểm soát các van điện từ để mở, đóng, vì vậy mà các xi lanh theo một thứ tự nhất định và hành động đều đặn để đạt được độ chính xác cao uốn mục đích của không gian ba chiều của hệ thống ống.
Máy Tổng quan:
DW50 CNC điều khiển tự động đơn đầu ống thủy lực Máy uốn máy vi tính, ổ đĩa thủy lực, phụ đề Trung Quốc, tương tác hoạt động màn hình cảm ứng, thiết kế đặc biệt góc không gian, thủy lực kẹp động cơ servo xoay tự động, góc khóa, động cơ servo dài khuỷu tay tự động, có thể là đa góc ống ba chiều uốn, là một mô hình xử lý ống tiết kiệm, thiết thực, chủ yếu cho ô tô, phụ tùng xe máy và nhiều góc độ khác, có độ chính xác cao công các đường ống.
Các thành phần chính và thành phần cơ khí lớn
1 Máy chủ yếu từ cơ cấu tấm thép chất lượng cao hàn, độ bền cao, độ cứng cao.
2. Cơ cấu sử dụng một phun cát và phun gỉ.
Màn hình 3 Touch với Hitec Co., Ltd của Đài Loan gốc 10,4 inch, "HITEC"
4 Delta tựu về nhập khẩu sản xuất chương trình PLC và ổ đĩa servo, động cơ servo cho nguồn gốc của Nhật Bản Mitsubishi Electric, nhỏ gọn, độ chính xác cao, cuộc sống lâu dài.
5 công tắc tiệm cận và các bộ mã hóa là người Nhật "OMRON" và "NEMICOM" Nhật Bản, niêm phong mạnh mẽ
6 bơm từ các thương hiệu nổi tiếng "thủy lực Hightech" điện từ van từ các thương hiệu Đài Loan nhập khẩu, "Asada thủy lực" mức dầu có hiển thị rõ ràng và trực quan.
Chức năng chính của cơ khí
1 Nhập cả hai lập trình và cảm ứng tương tác trên màn hình trực tiếp, có thể giải thích tất cả những thông điệp của sự lựa chọn của họ ở Trung Quốc.
2 chương trình và dữ liệu có mật khẩu bảo vệ.
3 uốn, góc và điều khiển động cơ servo ăn.
4 thiết lập đơn của bánh xe trong các yếu tố chết khuôn tương tự có thể thay đổi theo sự lựa chọn chức năng cong 6D.
5 hệ thống điều khiển cơ khí đã xử lý chức năng đếm và chức năng lỗi tự chẩn đoán.
6 Máy móc với bảo vệ an toàn và bảo vệ dừng khẩn cấp.
